Refacerea vidului unui rezervor criogenic pentru azot lichid

Izolația în vid este una dintre componentele esențiale pentru funcționarea eficientă a unui rezervor criogenic. Atunci când nivelul de vid dintre mantalele rezervorului se degradează, transferul termic poate crește, ceea ce poate conduce la o evaporare mai accentuată a azotului lichid.

În cadrul acestei lucrări, tehnicienii Multiprod Vacuum au efectuat verificarea și refacerea vidului unui rezervor criogenic pentru azot lichid, utilizând echipamente dedicate de pompare și măsurare a presiunii.

Datele proiectului

Echipament: Rezervor criogenic cu perete dublu
Aplicație: Stocare azot lichid
Intervenție: Verificare și refacere vid
Domeniu: Criogenie / tehnologia vidului
Servicii: Diagnosticare, vidare și măsurarea presiunii
Executant: Multiprod Vacuum

Situația inițială

Rezervoarele criogenice pentru azot lichid utilizează un spațiu izolat în vid între recipientul interior și mantaua exterioară.

Rolul acestui spațiu este reducerea transferului de căldură din mediul ambiant către produsul criogenic.

În timp, performanța izolației în vid se poate deteriora. Pierderile de etanșeitate și degazarea suprafețelor sau a materialelor aflate în spațiul intermediar pot influența presiunea și implicit performanța izolației termice.

Printre semnele care pot indica degradarea vidului se numără:

• creșterea ratei de evaporare a azotului;
• apariția condensului pe mantaua exterioară;
• apariția gheții în anumite zone ale rezervorului;
• răcirea anormală a suprafeței exterioare.

Într-o asemenea situație, verificarea sistemului de vid permite evaluarea tehnică a rezervorului înainte de stabilirea intervenției necesare.

Verificarea sistemului de vid

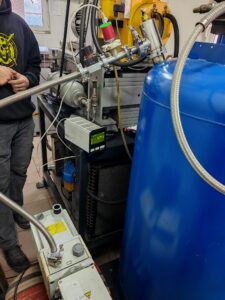

În cazul acestei lucrări, rezervorul a fost conectat la sistemul de vidare și la echipamentele de măsurare a presiunii.

Pe parcursul procesului a fost urmărită evoluția presiunii în spațiul de izolație.

Acest aspect este important deoarece refacerea vidului unui rezervor criogenic nu înseamnă doar atingerea unei presiuni scăzute în timpul funcționării pompelor.

Gazele și vaporii adsorbiți de suprafețele și materialele din spațiul intermediar pot fi eliberați treptat în timpul evacuării. Din acest motiv, comportamentul presiunii în timp oferă informații importante despre starea sistemului.

Refacerea vidului rezervorului criogenic

Tehnicienii Multiprod Vacuum au realizat conectarea rezervorului la echipamentele necesare pentru vidare și monitorizare.

Intervenția a inclus:

• verificarea instalației și a conexiunilor de vid;
• conectarea la portul de service al rezervorului;
• realizarea conexiunilor necesare procesului de vidare;
• evacuarea spațiului dintre cele două mantale;
• măsurarea presiunii;
• monitorizarea evoluției vidului;
• urmărirea stabilității sistemului pe parcursul intervenției.

Procesul a fost realizat controlat, cu monitorizarea presiunii în timpul evacuării.

De ce este important vidul unui rezervor pentru azot lichid?

Azotul lichid este stocat la temperaturi criogenice, iar diferența mare de temperatură dintre interiorul rezervorului și mediul ambiant generează permanent un transfer de căldură.

Construcția cu perete dublu și spațiu intermediar vidat este utilizată tocmai pentru reducerea acestui transfer termic.

Atunci când calitatea vidului se deteriorează, transferul de căldură poate crește, iar eficiența termică a rezervorului scade. Una dintre consecințe poate fi creșterea pierderilor de azot prin evaporare.

Din acest motiv, verificarea periodică a stării sistemului de vid și investigarea rezervorului atunci când apar simptome de degradare sunt importante pentru menținerea funcționării corespunzătoare a echipamentului.

Rezultatul intervenției

Prin utilizarea echipamentelor dedicate de pompare și măsurare, echipa Multiprod Vacuum a realizat verificarea și refacerea vidului din spațiul de izolație al rezervorului criogenic.

Pe parcursul lucrării a fost monitorizată evoluția presiunii, pentru evaluarea comportamentului sistemului în timpul procesului de evacuare.

Lucrarea evidențiază importanța unei abordări controlate în cazul diagnosticării și refacerii izolației în vid a rezervoarelor criogenice.

Diagnosticarea și refacerea sistemelor de vid

Refacerea vidului unui rezervor criogenic înseamnă mai mult decât simpla conectare a unei pompe de vid.

Etanșeitatea sistemului, degazarea materialelor, măsurarea presiunii și stabilitatea vidului sunt factori esențiali pentru o intervenție corectă.

Multiprod Vacuum oferă servicii de diagnosticare a sistemelor de vid, verificarea etanșeității, vidare, măsurarea presiunii și service pentru pompe de vid și instalații de vid, inclusiv pentru aplicații industriale și criogenice.
